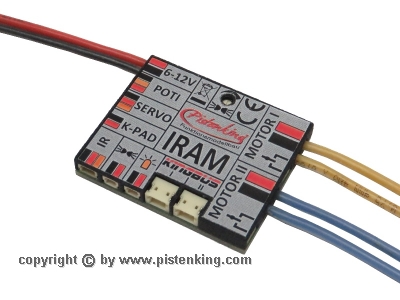

[ PK-KB-IRAM ] Kingbus Infrarood Aanhangermodule met Extra Functies

Deze trailermodule is een echte alleskunner. Hij is via infrarood met de tractor verbonden. Voor de gegevensoverdracht moet in de tractor een infraroodzendermodule worden geïnstalleerd    . Op deze trailermodule kunnen naast de normale Kingbus lichtmodules ook twee motoren worden aangesloten . Hiermee kunt u bijvoorbeeld de steunen of oprijplaten op de aanhanger bedienen. Elke motor kan tevens worden voorzien van een eindstanduitschakeling. De nodige voorbereidingen zijn al getroffen. Het enige wat u hoeft te doen is de eindschakelaars aan te sluiten op de meegeleverde kabel. De module heeft een ingang voor een potentiometer. Deze meet de knikhoek tussen trekker en oplegger.



Hiervoor bieden wij een aparte set onderdelen aan . De stuurasbediening kan worden geschakeld tussen "Cast" en "Reverse" (door op een knop op het Kingpad te drukken). Ook is het mogelijk om de assen handmatig naar de gewenste stuurhoek te sturen – ook door op een knop op de Kingpad te drukken!

Er kunnen ook maximaal 16 LED's (zijmarkeringslichten) in serie op de module worden aangesloten. De lichtsterkte kan traploos gedimd worden met behulp van de potentiometer op de module. De LED's gaan branden samen met de parkeerlichten.

Met een extra kingpad, welke op de aanhanger gemonteerd wordt,De motoren (steunen/oprijplaten) kunnen ook zonder infraroodverbinding met de tractor worden bediend. Dit is handig als bijvoorbeeld de trekker na een dag rijden al is opgeruimd, maar de oprijplaten op de aanhanger nog naar beneden moeten worden geklapt.

Al deze speciale functies kunnen worden bediend via het bestaande Kingpad.Met de “S”-toets kunt u naar een tweede niveau overschakelen. De knoppen voor de lichtfuncties worden gebruikt voor de speciale functies (steunen, oprijplaten, koppelschotel, stuurassen). Ter toelichting van de knoppen op het tweede niveau wordt een smalle sticker meegeleverd die de functies beschrijft. Deze wordt op de Kingpad geplakt tussen de bovenste en onderste rij toetsen. Voor een uitgebreidere uitleg wordt er ook een sticker in het originele Kingpad-formaat meegeleverd. Deze kan in een vrije ruimte op de afstandsbediening worden geplakt.

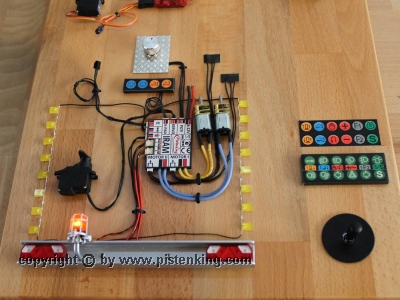

Let ook op het aansluitschema. Naast de infraroodontvanger worden ook alle kabels en stekkers meegeleverd.


Ingangen/uitgangen:
- 2x Kingbus-uitgangen voor lichtmodules
- 2x motordrivers (snelheidsregelaar aan/uit/aan, met softstart) tot 5A belasting
- Eindstanduitschakeling voor motordrivers
- 1x zwaailicht
- Ingang voor koppelschotel - Poti (meet knikhoek tussen trekker en oplegger)
- Servobediening voor gestuurde assen op de aanhangwagen
- Kingpad ingang op de aanhangwagen (voor aansturen motorrijder zonder verbinding met trekkend voertuig)
- Tot 16 zijmarkeringslichten in serie zonder serieweerstand (parkeerlicht)
- Zijmarkeringslichten dimbaar
- Infraroodontvanger

Technische gegevens:
Bedrijfsspanning: 6-12 volt
Moduleafmetingen: 42 x 34 mm (LxB)
Kabellengtes op de module: 200 mm
